מכונות עשן וערפל בתעשיית הבמה

מכונות עשן וערפל בתעשיית הבמה:

אפקטים אטמוספריים / אפקטי עשן הם כלי חיוני ורב עוצמה בארגז הכלים של כל מעצב תאורה. הם מאפשרים להדגיש אלומות אור, ליצור עומק, לבנות אווירה ולייצר רגעים דרמטיים בלתי נשכחים.

שתי הקטגוריות המרכזיות של מכשירים ליצירת אפקטים אלו הן מכונות עשן (Foggers) ומכונות ערפל (Hazers).

הבנה מעמיקה של ההבדלים ביניהן, הפרמטרים הנמדדים בבחירתן ואופן השליטה בהן היא קריטית להשגת התוצאה האמנותית הרצויה. ההבדל המהותי: עשן (Fog) מול ערפל (Haze) למרות ששני סוגי המכונות מייצרים חלקיקים תלויים באוויר, מטרתן והתוצאה הוויזואלית שלהן שונות לחלוטין.

מכונת ערפל (Hazer): מטרתה העיקרית של מכונת ה-Haze היא להפוך את אלומות האור לנראות בחלל. היא מייצרת פיזור עדין, אחיד ושקוף יחסית של חלקיקים קטנטנים, אשר נשארים באוויר לזמן ממושך. התוצאה היא לא "ענן" נראה לעין, אלא תחושה של אוויר "מלא" יותר, שדרכו קרני האור של הפנסים נראים בבירור בתור קווים וצורות גיאומטריות. זהו האפקט הסטנדרטי ברוב המופעים, הקונצרטים וההצגות המודרניות להדגשת התאורה.

מכונת עשן (Fogger): מטרתה של מכונת ה-Fog היא ליצור אפקט ויזואלי דרמטי ונראה לעין. היא פולטת סילון דחוס וסמיך של עשן לבן ואטום, הדומה לענן או ערפל כבד. אפקט זה הוא בדרך כלל קצר מועד ומתפזר במהירות יחסית. משתמשים בו לרגעים ספציפיים ונקודתיים – כניסת אמן לבמה, אפקט של פיצוץ, סצנה מסתורית או יצירת "עשן נמוך" (בשילוב עם מערכות Co2) הזוחל על הרצפה.

פרמטרים לבחירת המכונה הנכונה בחירת מכונה אינה מסתכמת רק בהבדל בין עשן לערפל. ישנם מספר פרמטרים טכניים שחובה לקחת בחשבון: נפח החלל ועוצמת הפליטה ( Output projection ): זהו הפרמטר החשוב ביותר. עוצמת המכונה נמדדת לרוב במטר.

יש להתאים את עוצמת המכונה לגודל האולם. מכונה חלשה מדי באולם גדול לא תצליח לייצר אפקט אחיד, בעוד שמכונה חזקה מדי בחלל קטן תמלא אותו במהירות ותיצור אפקט לא רצוי. פרמטר זה מתייחס למרחק שאליו "נורה" סילון העשן ולמהירות שבה הוא יוצא מהמכונה. הדבר חשוב ליצירת אפקטים מדויקים בזמן קצר. במכונות ערפל, הדגש הוא פחות על "יריקה" ויותר על יכולת פיזור שקטה ומתמשכת. מהירות המאוורר (אם קיים) קובעת את קצב התפשטות הערפל בחלל.

זמן חימום ראשוני (Warm-up Time): הזמן שלוקח למכונה להגיע לטמפרטורת עבודה מרגע שהופעלה. בהפקות חיות, זמן חימום קצר הוא יתרון משמעותי. נמדד בין שניות לדקות.

צריכת נוזלים: נתון אשר משפיע על עלויות התפעול השוטפות. מכונות יעילות יותר יצרכו פחות נוזל יקר לאורך זמן. נבדק במידות של נוזל מעוקב לדקה (ml/min)

רמת רעש: בעיקר במכונות ערפל (Hazers) שאמורות לעבוד ברציפות במהלך הצגות תיאטרון שקטות, רמת רעש נמוכה היא קריטית.

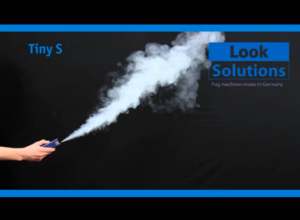

מכונות עשן זעירות - לשימושים מיוחדים בשוק מכונות העשן, צצו להן בשנים האחרונות מכונות עשן זעירות, ניידות ומתקדמות במיוחד אשר מיועדות לתת מענה לדרישות ספציפיות מאוד בתעשיות הבידור אך לא רק. מכונות אלו, בגודל כף יד, ניתנות להסתרה בתוך כיס פנימי בתלבושת השחקן או אפילו בתוך אביזר במה. כמו כן הן משמשות לעיתים בסשן צילומים של מזון או אפילו צילומים קולנועיים שונים. מכונות אלו לרוב מגיעות במארז עם אביזרי הטענה ותחזוקה.

עשן כבד - מסלואו בחתונות ועד ברודווי וארוויזיון עשן כבד הוא עשן רגיל שעורבב בזמן יציאתו מהמכונה ביחד עם גז Co2 (פחמן דו חמצני). האפקט הנוצר הינו שמיכת עשן נמוכה אשר נצמדת תמיד למשטח הבמה. אפקט זה נוצר הודות לעובדה שפחמן דו חמצני שוקל יותר מהרכב האוויר שאנו נושמים והוא "מוסיף משקל" לעשן אשר דואג להנמכתו בחלל. בפיזור אידיאלי העשן הכבד מגיע לגובה הברכיים של אדם בוגר לכן יכול לשמש להשגת אפקטים המתקשרים בדרך כלל לרגעי אהבה ועד רגעים שמימיים.

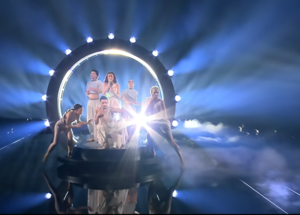

עשן כבד בגמר תחרות הארוויזיון 2024 סוגי נוזלים, הרכב ובטיחות הנוזל הוא "חומר הגלם" ממנו נוצר האפקט, והרכבו משפיע ישירות על נראותו, סמיכותו משכו של האפקט באוויר.

קיימים שני סוגים עיקריים של נוזלים:

נוזלים מבוססי מים (Water-Based): זהו הסוג הנפוץ והפופולרי ביותר כיום. נוזלים אלו מורכבים ממים מטוהרים (deionized) שאליהם מוספים תרכובות ממשפחת הגליקולים, כגון פרופילן גליקול (Propylene Glycol) או גליצרין (Glycerin). מייצר עשן סמיך יחסית ומתפזר בצורה נקייה, כמעט ללא השארת שאריות שומניות. ריכוז הגליקול בנוזל קובע את צפיפות העשן ואת זמן הפיזור שלו.

נוזלים מבוססי שמן (Oil-Based): נוזלים אלו מבוססים על שמן מינרלי. הם משמשים בעיקר במכונות ערפל (Hazers) ומייצרים ערפל עדין מאוד, אחיד ועמיד במיוחד שנשאר באוויר דקות רבות. עם זאת, השימוש בהם פחת בשנים האחרונות מכיוון שהם נוטים להשאיר שאריות שומניות דקיקות על ציוד, משטחים וריהוט לאורך זמן.

בטיחות ובריאות: יש להשתמש אך ורק בנוזלים איכותיים המיוצרים על ידי חברות מוכרות ומאושרים לשימוש בתעשיית הבמה. נוזלים אלו, כאשר משתמשים בהם במכונות תקינות ועל פי הוראות היצרן, נחשבים לבטוחים.

חשוב להקפיד על אוורור הולם בחלל העבודה.

אביזר משלים נפוץ: מאוורר חיצוני נשלט DMX כדי להשיג שליטה אופטימלית בפיזור הערפל והעשן, במיוחד בחללים גדולים או בעלי מבנה מורכב, נהוג להשתמש במאווררים חיצוניים. הדור המתקדם של אביזרים אלו הם מאווררים נשלטי DMX. מאוורר כזה מתחבר ישירות לקונסולת התאורה ומקבל כתובת DMX, בדיוק כמו כל פנס. הדבר מאפשר לטכנאי התאורה לתכנת את עוצמת המאוורר ומהירותו כחלק בלתי נפרד מה-Cues / אות ההפעלה של המופע.

ניתן להשתמש בהם כדי: לפזר ערפל (Haze) בצורה אחידה ומהירה יותר ברחבי הבמה. לכוון את העשן למיקום ספציפי. ליצור אפקטים של רוח. לפנות עשן מהבמה במהירות בסוף קטע מסוים.

השילוב של מכונת ערפל עם מספר מאווררי DMX המפוזרים אסטרטגית מאפשר ליצור אפקט ערפל מושלם, המבטיח נראות אחידה של התאורה בכל נקודה על הבמה.

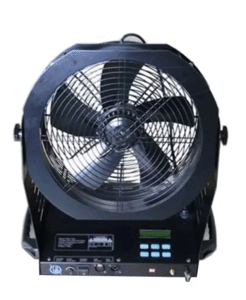

מאווררי DMX לבמה שליטה ובקרה באמצעות מערכות תיאטרון השליטה המודרנית במכונות עשן וערפל מתבצעת כמעט תמיד באמצעות פרוטוקול התקשורת הסטנדרטי בתעשייה: DMX-512.

מכונה מקצועית תכלול כניסת ויציאת DMX ותקבל כתובת ייחודית במערכת. דרך קונסולת התאורה, ניתן לשלוט בפרמטרים שונים של המכונה, כאשר כל פרמטר מוקצה ל"ערוץ" DMX אחר.

ערוצים נפוצים הם: ערוץ 1: עוצמת פליטה (Output Volume): זהו הערוץ הראשי. ערך DMX של 0 (אפס) יגרום למכונה לא לפלוט כלל, וערך של 255 יפעיל אותה בעוצמתה המקסימלית. ערכי הביניים מאפשרים שליטה מדויקת על כמות

העשן/ערפל בחלל. ערוץ 2: מהירות מאוורר (Fan Speed): במכונות ערפל (Hazers) רבות הכוללות מאוורר מובנה, ערוץ זה שולט במהירותו, ומאפשר לקבוע את קצב פיזור הערפל. היכולת לשלב את השליטה במכונה ישירות בתוך ה-Cues / אותות ההפעלה של התאורה היא מהפכנית. התאורן יכול לתכנת לצורך הדוגמא שבקיו מספר 34, יחד עם שינוי צבע התאורה, מכונת הערפל תעלה לעוצמה של 40%, ובקיו 35 היא תרד ל-20%. הדבר מבטיח תזמון מושלם ועקביות מוחלטת בין הופעה להופעה.

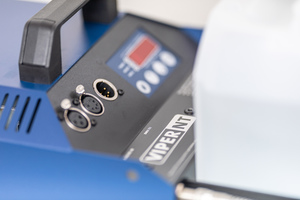

בשנים האחרונות, פרוטוקול RDM (Remote Device Management), הפועל על גבי תשתית ה-DMX, מאפשר תקשורת דו-כיוונית. באמצעותו, ניתן לא רק לשלוט במכונה אלא גם לקבל ממנה חיוויים חשובים ישירות לקונסולה, כמו מפלס נוזל נמוך, הודעות שגיאה או טמפרטורת עבודה, מה שמקל משמעותית על איתור תקלות ותחזוקה. מכונת עשן מודרנית בעלת מיכל נוזל עשן וחיבוריות DMX הנקבעת באמצעות פנל שליטה.

המאמר נכתב ע"י:

אלמוג יצחק

א.ב אלקטרוניקה
